โซลูชั่นพัสดุพัสดุพัสดุพัสดุพัสดุพัสดุพัสดุพัสดุพัสดุพัสดุ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | เซี่ยงไฮ้ประเทศจีน |
| ชื่อแบรนด์: | VESON |
| ได้รับการรับรอง: | ISO 9001:2015 SGS |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 200-1500 / Piece |
| รายละเอียดการบรรจุ: | กล่องไม้อัดแบรนด์ VESON หรือแบรนด์ลูกค้าพร้อมโฟมกันกระแทกบรรจุภัณฑ์เกรดส่งออก |
| เวลาการส่งมอบ: | 5-7 วันทำการสำหรับสต็อก 20-30 วันสำหรับการผลิต |
| เงื่อนไขการชำระเงิน: | T/T,L/C,PayPal,เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ประเภทวาล์ว: | บอลวาล์วมัลติพอร์ต 3 ทาง (L-Port / T-Port) | ประเภทแอคชูเอเตอร์: | แร็คแอนด์พีเนียนแบบนิวแมติกส์แบบ Double-Acting |
|---|---|---|---|
| ช่วงขนาด: | DN15 ถึง DN150 (1/2" ถึง 6") | ระดับความดัน: | PN16 / PN40 / คลาส 150 / คลาส 300 |
| วัสดุตัวเครื่อง: | SS304, SS316, เหล็กกล้าคาร์บอน WCB | การกำหนดค่าลูกบอล: | L-Port (สวิตช์ 90°) หรือ T-Port (การผสม/การเปลี่ยนทิศทาง 180°) |
| วัสดุที่นั่ง: | PTFE, RTFE, PEEK | แอร์ซัพพลาย: | 4-8 บาร์ (60-120 psi) |
| อุณหภูมิในการทำงาน: | -20 ° C ถึง +180 ° C | สิ้นสุดการเชื่อมต่อ: | หน้าแปลน ANSI B16.5, เกลียว NPT/BSP |
| เน้น: | วาล์วลูกกลองปนูเมติกหลายประตู,วาล์วลูกกลมปนูเมติกที่มีผลการกระทําคู่ |
||
รายละเอียดสินค้า

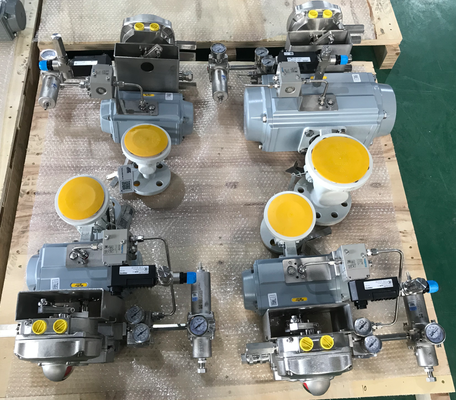

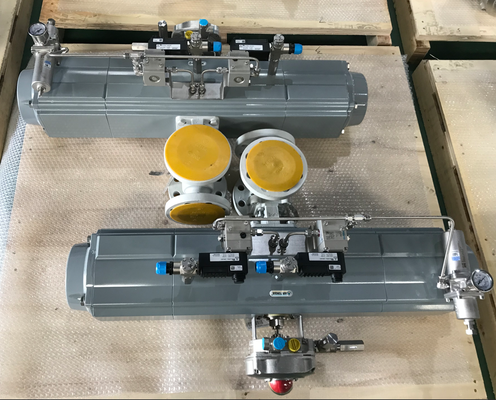

ชุดวาล์วลูกบอลปิดนิวแมติกแบบหลายพอร์ตสำหรับการสลับป้อนเครื่องปฏิกรณ์และท่อร่วมถัง
ชุดวาล์วลูกบอลปิดนิวแมติกแบบหลายพอร์ต VESON ได้รับการออกแบบมาเพื่อทดแทนท่อร่วมวาล์วหลายตัวที่ซับซ้อนด้วยหน่วยเดียวแบบบูรณาการ มีให้เลือกทั้งแบบ L-Port (สลับ 90°) และ T-Port (ผสม/เบี่ยง 180°) ชุดนี้ช่วยลดขนาดของแท่นวาง ความซับซ้อนของท่อ และเส้นทางการรั่วไหลที่อาจเกิดขึ้นในระบบป้อนเครื่องปฏิกรณ์เคมีและท่อร่วมถังได้อย่างมาก
ประโยชน์ของการลดท่อร่วม
| การตั้งค่าแบบดั้งเดิม | โซลูชันแบบหลายพอร์ต VESON |
| วาล์ว 3 x 2 ทาง + ข้อต่อ + ท่อ | ชุดวาล์ว L-Port 3 ทาง 1 ชุด |
| วาล์ว 4 x 2 ทาง + ข้อต่อ + ท่อ | ชุดวาล์ว T-Port 3 ทาง 1 ชุด |
| แอคทูเอเตอร์หลายตัว, โซลินอยด์วาล์ว, ลิมิตสวิตช์ | แอคทูเอเตอร์เดี่ยว, โซลินอยด์, ชุดลิมิตสวิตช์ |
คุณสมบัติหลัก
- การกำหนดค่า L-Port: การหมุน 90° สลับการไหลระหว่างวงจรแยกสองวงจร (พอร์ต A ↔ B หรือ พอร์ต A ↔ C)
- การกำหนดค่า T-Port: การหมุน 180° สำหรับการผสมการไหล (ทั้งสามพอร์ตเชื่อมต่อกัน) หรือการเบี่ยงการไหล (การรวมกันของสองพอร์ตใดๆ)
- การทำงานด้วยแอคทูเอเตอร์เดี่ยว: แอคทูเอเตอร์นิวแมติกแบบ Double-Acting หนึ่งตัวควบคุมการสลับพอร์ตทั้งหมด ลดฮาร์ดแวร์อัตโนมัติได้ถึง 60%
- ลดเส้นทางการรั่วไหล: ขจัดข้อต่อหน้าแปลนและรอยเชื่อมหลายจุด ลดความเสี่ยงการปล่อยมลพิษแบบหลบหนี
- ขนาดกะทัดรัด: ประหยัดพื้นที่แท่นวางโดยทั่วไป 40-50% เมื่อเทียบกับการจัดเรียงท่อร่วมวาล์วหลายตัว
- ประกอบสำเร็จจากโรงงาน: ชุดสำเร็จรูปพร้อมทดสอบและพร้อมติดตั้ง ลดเวลาการติดตั้งภาคสนาม
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ประเภทวาล์ว | วาล์วลูกบอลหลายพอร์ต 3 ทาง |
| การกำหนดค่าลูกบอล | L-Port (สลับสองทาง 90°) / T-Port (สามทาง 180°) |
| ประเภทแอคทูเอเตอร์ | Rack & Pinion นิวแมติกแบบ Double-Acting หรือ Spring-Return |
| ช่วงขนาด | DN15 ถึง DN150 (1/2" ถึง 6") |
| ระดับแรงดัน | PN16 / PN40 / Class 150 / Class 300 |
| วัสดุตัววาล์ว | SS304, SS316, WCB Carbon Steel |
| วัสดุซีล | PTFE, RTFE, PEEK |
| แหล่งจ่ายอากาศ | 4-8 บาร์ (60-120 psi) |
| อุณหภูมิใช้งาน | -20°C ถึง +180°C |
| การเชื่อมต่อปลายท่อ | หน้าแปลน (ANSI B16.5), เกลียว (NPT/BSP) |
| ระดับการปิดผนึก | Class VI (Bubble-Tight) |
| การรับรอง | ISO 9001:2015,, SGS |
แอปพลิเคชันเป้าหมาย
- การสลับป้อนเครื่องปฏิกรณ์เคมี (วัตถุดิบ A เทียบกับ B เทียบกับ C)
- ชุดกรองแบบ Duplex สำหรับการล้างย้อน (สลับการทำงาน/สำรอง)
- ท่อร่วมถ่ายโอนผลิตภัณฑ์ในคลังถัง
- ชุดวัดปริมาณการถ่ายโอนสินค้า
- ระบบบายพาสและเบี่ยงการไหลของเครื่องแลกเปลี่ยนความร้อน
ประกอบสำเร็จจากโรงงานพร้อมท่อสแตนเลส SS316, ทดสอบแบบ Loop เต็มรูปแบบ และจัดส่งพร้อมใบรับรองวัสดุและเอกสาร FAT ที่สมบูรณ์ ติดต่อทีมวิศวกรของเราเพื่อขอคำแนะนำในการเลือกระหว่าง L-Port และ T-Port
ต้องการทราบรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์นี้
