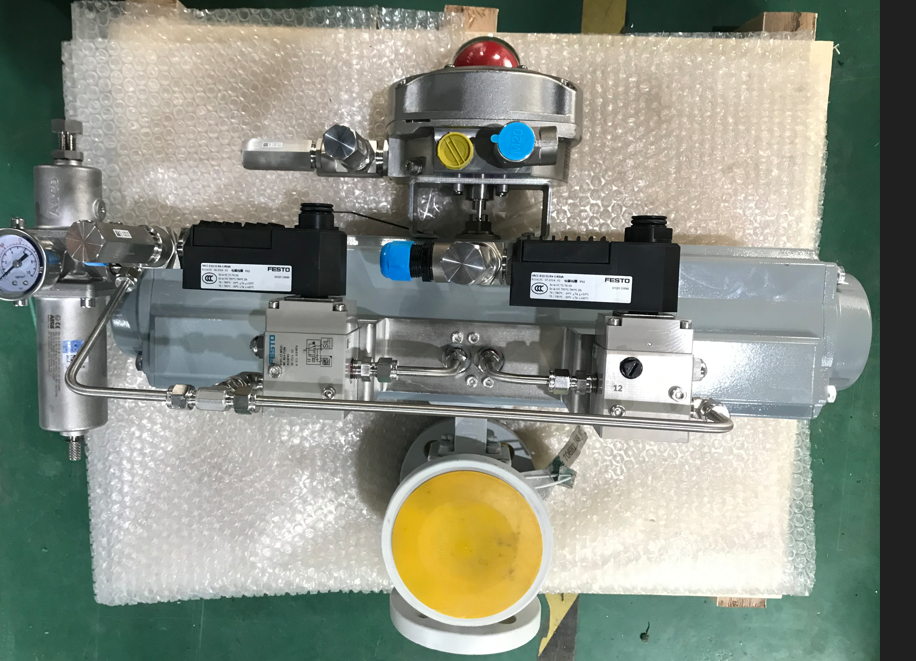

ชุดวาล์วลูกบอลปิดแบบนิวแมติก 3 ตำแหน่งพร้อมระบบป้องกันแรงกระแทกน้ำแบบเป็นขั้น
รายละเอียดสินค้า:
| สถานที่กำเนิด: | เซี่ยงไฮ้ประเทศจีน |
| ชื่อแบรนด์: | VESON |
| ได้รับการรับรอง: | ISO 9001:2015 SGS |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | USD 180-1200 / Piece |
| รายละเอียดการบรรจุ: | กล่องไม้อัดแบรนด์ VESON พร้อมโฟมกันกระแทก บรรจุภัณฑ์เกรดส่งออก |
| เวลาการส่งมอบ: | 5-7 วันทำการสำหรับสต็อก 20-30 วันสำหรับการผลิต |
| เงื่อนไขการชำระเงิน: | T/T,L/C,PayPal,เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 3,000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ประเภทวาล์ว: | บอลวาล์ว 3 ตำแหน่ง 2 ทาง/3 ทาง | ประเภทแอคชูเอเตอร์: | แอคชูเอเตอร์แบบนิวแมติก 3 ตำแหน่ง (สปริงกลับ) |
|---|---|---|---|
| ช่วงขนาด: | DN15 ถึง DN150 (1/2" ถึง 6") | ระดับความดัน: | PN16 / PN40 / คลาส 150 / คลาส 300 |
| วัสดุตัวเครื่อง: | SS304, SS316, เหล็กกล้าคาร์บอน WCB | วัสดุที่นั่ง: | PTFE, RTFE, PEEK |
| แอร์ซัพพลาย: | 4-8 บาร์ (60-120 psi) | อุณหภูมิในการทำงาน: | -20 ° C ถึง +180 ° C |
| ลำดับการควบคุม: | เปิด (100%) - จังหวะกลาง (30-50%) - ปิด (0%) | สิ้นสุดการเชื่อมต่อ: | หน้าแปลน ANSI B16.5, เกลียว NPT/BSP |
| เน้น: | ชุดวาล์วลูกบอลปิดแบบนิวแมติก,ชุดวาล์วลูกบอลปิด 3 ตำแหน่ง |
||
รายละเอียดสินค้า
ชุดวาล์วลูกบอลปิดนิวเมติก 3 ตำแหน่งพร้อมระบบป้องกันแรงดันกระแทกน้ำแบบเป็นขั้น
The ชุดวาล์วลูกบอลปิดนิวเมติก 3 ตำแหน่ง VESON VSO-3P-WH ได้รับการออกแบบมาโดยเฉพาะสำหรับสถานีขนถ่ายสินค้าแบบแบทช์ ซึ่งการปิดวาล์วอย่างกะทันหันจะก่อให้เกิดแรงดันกระแทกน้ำและการสั่นสะเทือนของท่อที่ทำลายล้าง การควบคุมแบบ 3 ตำแหน่งแบบเป็นขั้นจะให้การทำงานที่ราบรื่น เติมเร็ว → หยดช้า → หยุดสนิท ลำดับการทำงาน ซึ่งช่วยปกป้องระบบท่อของคุณพร้อมทั้งรักษาความแม่นยำในการจ่ายยาที่แม่นยำ
การควบคุมแบบ 3 ขั้นตอนปกป้องระบบของคุณอย่างไร
| ขั้น | ตำแหน่งวาล์ว | การทำงาน |
| ขั้นที่ 1 | เปิด 100% | เติมปริมาณมากอย่างรวดเร็วด้วยอัตราการไหลเต็มที่ |
| ขั้นที่ 2 | 30-50% กลางช่วงชัก | การป้อนแบบหยดช้าเพื่อการเติมให้เต็มที่อย่างแม่นยำ |
| ขั้นที่ 3 | ปิด 0% | ปิดสนิท (Class VI) - แรงดันกระแทกน้ำเป็นศูนย์ |
คุณสมบัติหลัก
- ตัวขับเคลื่อนนิวเมติก 3 ตำแหน่ง: การออกแบบแบบสปริงคืนตัวพร้อมความสามารถในการกำหนดตำแหน่งกลางช่วงชักสำหรับการควบคุมการไหลแบบเป็นขั้น
- ลำดับการป้องกันแรงดันกระแทกน้ำ: ขจัดแรงดันที่เพิ่มขึ้นอย่างกะทันหันระหว่างการปิดวาล์ว ลดความเค้นของท่อและยืดอายุการใช้งานของระบบ
- กำหนดตำแหน่งกลางช่วงชักได้: ตำแหน่งกลางที่ปรับได้ 30-50% สำหรับอัตราการไหลเฉพาะกระบวนการ
- การปิดสนิท: การรั่วไหลระดับ Class VI ที่ตำแหน่งปิดสุดท้ายเพื่อการสูญเสียผลิตภัณฑ์เป็นศูนย์
- การลดท่อร่วม: แทนที่การตั้งค่าท่อร่วมหลายวาล์ว ลดพื้นที่ติดตั้งและเส้นทางการรั่วไหล
- ชุดโซลินอยด์ที่ต่อสายไว้ล่วงหน้า: วาล์วโซลินอยด์ที่กำหนดค่าจากโรงงานสำหรับทั้ง 3 ตำแหน่งพร้อมแผงขั้วต่อ
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ประเภทวาล์ว | วาล์วลูกบอล 2 ทาง / 3 ทาง 3 ตำแหน่ง |
| ประเภทตัวขับเคลื่อน | ตัวขับเคลื่อนนิวเมติก 3 ตำแหน่ง (สปริงคืนตัว) |
| ช่วงขนาด | DN15 ถึง DN150 (1/2" ถึง 6") |
| พิกัดแรงดัน | PN16 / PN40 / Class 150 / Class 300 |
| วัสดุตัววาล์ว | SS304, SS316, WCB Carbon Steel |
| วัสดุซีล | PTFE, RTFE, PEEK |
| แหล่งจ่ายลม | 4-8 บาร์ (60-120 psi) |
| อุณหภูมิใช้งาน | -20°C ถึง +180°C |
| ลำดับการควบคุม | เปิด (100%) → กลางช่วงชัก (30-50%) → ปิด (0%) |
| การเชื่อมต่อปลายท่อ | หน้าแปลน (ANSI B16.5), เกลียว (NPT/BSP) |
| ระดับการปิดสนิท | Class VI (ปิดสนิท) |
| การรับรอง | ISO 9001:2015, CE, SGS |
อุตสาหกรรมเป้าหมาย
- การขนถ่ายสินค้าที่สถานีน้ำมันและก๊าซ (รถบรรทุก, รถไฟ, การบรรจุถัง)
- ระบบการจ่ายยาแบบแบทช์เคมีภัณฑ์ชั้นดี
- ระบบการชั่งตวงอาหารและเครื่องดื่มแบบแบทช์
- สถานีถ่ายโอนผลิตภัณฑ์ที่คลังน้ำมัน
- ชุดขนถ่าย LPG และไครโอเจนิกส์

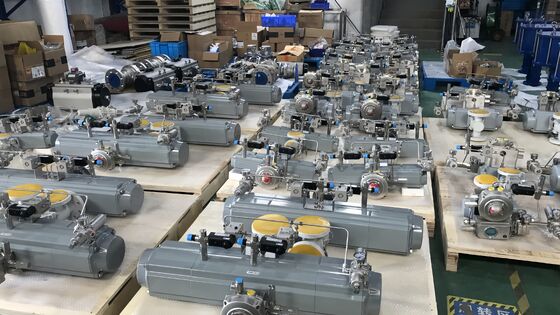

ชุดประกอบแต่ละชุดจะผ่านการทดสอบวงจรเต็มรูปแบบจากโรงงานด้วยท่อสแตนเลส SS316 ก่อนจัดส่ง มีเอกสาร FAT ให้ โปรดติดต่อเราเพื่อหารือเกี่ยวกับความต้องการในการขนถ่ายสินค้าแบบแบทช์เฉพาะของคุณ
