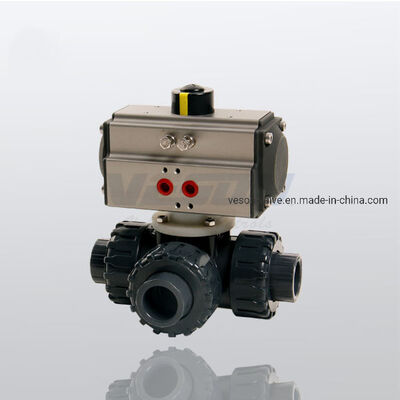

วาล์วบอล 3 ทางแบบนิวเมติก PVC พร้อมโปรไฟล์ติดตั้งโดยตรงตามมาตรฐาน ISO5211 สำหรับการใช้งานที่อุณหภูมิสูง
รายละเอียดสินค้า:
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|
|
ข้อมูลรายละเอียด |
|||
| แบบฟอร์มการเชื่อมต่อ: | การเชื่อม | โหมดการขับขี่: | นิวเมติก |
|---|---|---|---|
| ความดันเล็กน้อย: | ANSI คลาส 150-900 | ช่อง: | ตรงผ่านประเภท |
| โครงสร้าง: | แก้ไขบอลวาล์ว | พิมพ์: | แก้ไขบอลวาล์ว |
| การทำงาน: | ท่อระบายน้ำ | อุณหภูมิ: | อุณหภูมิสูง |
| มาตรฐาน: | 12 เดือนในการรับประกัน | การใช้งาน: | การใช้ในอุตสาหกรรม |
| รหัสเอช: | 84123900 | ||
| เน้น: | บอลวาล์วนิวแมติกมาตรฐาน ISO5211,บอลวาล์ว 3 ทางโปรไฟล์เมาท์โดยตรง,บอลวาล์วพีวีซีอุณหภูมิสูง |
||
รายละเอียดสินค้า
วาล์วบอลแบบ 3 ทาง PVC นิวเมติก วาล์วบอลแบบ 3 ทาง PVC นิวเมติก
ข้อมูลจำเพาะของแอคชูเอเตอร์นิวเมติก
1. ประเภทการทำงาน: แบบคู่
2. สื่อ: อากาศอัดที่สะอาด แห้ง และไม่มีฤทธิ์กัดกร่อน
3. แรงดันลม: 0.25 -0.8 Mpa
4. อุณหภูมิในการทำงาน: ประเภทมาตรฐาน: -20°C~+80°C
ประเภทอุณหภูมิต่ำ: -40°C~+80°C
| วาล์วบอล 3 ทาง | ||||||
| การเลือกแอคชูเอเตอร์นิวเมติก: ขนาดที่เหมาะสมสำหรับการอ้างอิงเท่านั้น แรงบิดของวาล์วบวกปัจจัยความปลอดภัย 25% | ||||||
| ขนาด | แรงบิดวาล์ว in.lbs | แรงบิดวาล์ว*1.25 | แอคชูเอเตอร์แบบ Double Acting | แรงบิดแอคชูเอเตอร์ (in.lbs) 5bar | แอคชูเอเตอร์แบบ Spring Return | แรงบิดแอคชูเอเตอร์ (in.lbs) 5bar FC |
| 1/2" | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4" | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 1" | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2" | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2" | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2-1/2" | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3" | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| วาล์วบอล 2 ทาง | ||||||
| ขนาด | แรงบิดวาล์ว*1.25 | การเชื่อมต่อด้านบนของวาล์ว (มม.) | แอคชูเอเตอร์แบบ Double Acting | แรงบิดแอคชูเอเตอร์ (in.lbs) 5bar | แอคชูเอเตอร์แบบ Spring Return | แรงบิดแอคชูเอเตอร์ (in.lbs) 5bar FC |
| 1/2" | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4" | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 1" | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2" | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2-1/2" | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3" | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
ประเภทอุณหภูมิสูง: -20°C~+180°C
5. มุมการหมุน: 90°± 5°
6. แรงดันไฟฟ้าของโซลินอยด์วาล์ว: AC220V หรือ DC24V หรือตามคำขอของลูกค้า
การออกแบบและการก่อสร้างของแอคชูเอเตอร์นิวเมติกแบบ Double Acting ซีรีส์ AT
1. สอดคล้องกับข้อกำหนดล่าสุด: ISO5211DIN3337VD/VDE3845 และ NAMUR
2. ตัวเครื่องอะลูมิเนียมความเข้มข้นสูงแบบอัดขึ้นรูปมีพื้นผิวภายในที่ผ่านการขัดเงาเคลือบด้วยการออกซิเดชันขั้วบวกสำหรับอายุการใช้งานที่ยาวนาน ค่าสัมประสิทธิ์แรงเสียดทานต่ำ และประสิทธิภาพที่รวดเร็ว
3. โครงสร้างที่ยอดเยี่ยม กะทัดรัด และทันสมัย พร้อมข้อมูลจำเพาะหลายรายการทำให้การเลือกทั้งประหยัดและเป็นประโยชน์
4. พื้นผิวการทำงานทั้งหมดใช้ตลับลูกปืนคุณภาพสูง ส่งผลให้เกิดแรงเสียดทานต่ำ อายุการใช้งานสูง และไม่มีเสียงรบกวน โบลต์ปรับระยะหยุดการเดินทางภายนอกอิสระสองตัวสามารถปรับ ±5° ได้อย่างง่ายดายและแม่นยำทั้งในทิศทางการเปิดและปิด
5. แอคชูเอเตอร์โครงร่างเดียวกันมีโหมดการทำงานแบบ double acting และ spring return และ spring return มีสไตล์แบบปกติเปิดและปกติปิด
6. ตัวบ่งชี้ตำแหน่งแบบมัลติฟังก์ชันพร้อม NUMER สะดวกสำหรับการติดตั้งอุปกรณ์เสริม
7. สปริงโหลดที่ถูกบีบอัดล่วงหน้าสะดวกสำหรับการติดตั้งและขั้นตอนการรื้อถอนที่ปลอดภัย
8. ลูกสูบและฝาครอบปลายอะลูมิเนียมหล่อขึ้นรูปมีความเข้มข้นสูงและน้ำหนักเบา
9. มีวัสดุโอริงที่แตกต่างกันสำหรับอุณหภูมิสูงและต่ำ
10. ตามความต้องการที่แตกต่างกัน เราสามารถเสนอการหมุนหลายครั้ง (เช่น 120°135°180°) และแอคชูเอเตอร์สามตำแหน่ง
11. โซลินอยด์วาล์วติดตั้งได้ง่ายโดยไม่ต้องใช้แผ่นเชื่อมต่อ
