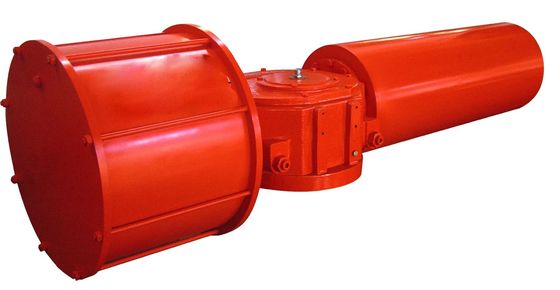

Heavy Duty Scotch Yoke Pneumatic Actuator for Oil & Gas Project Ball Valves with Spring Return
รายละเอียดสินค้า:
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | VSF25-300~VSF60-1100 | แรงบิดแบบดับเบิ้ลแอคชั่น: | 830~226,400นิวตันเมตร |
|---|---|---|---|
| แรงบิดกลับสปริง: | 307~71,753นิวตันเมตร | แรงดันลม: | 3~8 บาร์ |
| แรงดันไฮดรอลิก: | 100 บาร์ | อุณหภูมิมาตรฐาน: | -20°ซ~80°ซ |
| อุณหภูมิต่ำ: | -40°C~80°C | อุณหภูมิสูง: | -20°C ~ 150°C |
| วัสดุปิดผนึก: | NBR, HNBR, ไวตัน | แรงบิดสตาร์ทอากาศ: | 320~42517นิวตันเมตร |
| แรงบิดในการเดินอากาศ: | 110~35559นิวตันเมตร | แรงบิดปลายอากาศ: | 0~37801นิวตันเมตร |
| แรงบิดสตาร์ทสปริง: | 789~112369นิวตันเมตร | แรงบิดสปริง: | 402~57081Nm |
| แรงบิดปลายสปริง: | 506~71764นิวตันเมตร | ||
| เน้น: | Oil & Gas Project Scotch Yoke Pneumatic Actuator,Ball Valves Spring Return Actuator,Heavy Duty Scotch Yoke Actuator |
||
รายละเอียดสินค้า
Scotch Yoke Pneumatic Actuator for Oil & Gas Project Ball Valves - Spring Return Heavy Duty Actuator
Performance Specifications
Torque Outputs (Guaranteed)
- Double acting: 830~226,400Nm
- Spring return end torques: 307~71,753Nm
Operating Pressures
- Pneumatic: 3~8 Bar
- Hydraulic: 100 Bar (over 100bar hydraulic pressure available upon request)
Operating Temperatures
- Standard: -20°C~80°C (NBR seal)
- Low Temperature: -40°C~80°C (HNBR seal)
- High Temperature: -20°C~150°C (Viton seal)
Key Features
- Versatile design for multiple applications
- High operational efficiency
- Enhanced safety features
- Superior corrosion resistance
- Highly sealed construction
- Extended service life
Manufacturing Advantages
| Professional technical team for advanced design | Quality control team ensures 100% product inspection |
| Own factory with competitive pricing | Globally accepted products |
| Direct import/export capabilities | High quality materials and production equipment |
| Efficient sales team and customer service | CE and ISO certified products |
Operating Principles
Single Acting Actuator (Spring Return)
CCW: Air to port A forces pistons outwards, compressing springs and turning pinion counterclockwise. Air exhausts from port B. On pressure loss, springs return pistons, turning pinion clockwise.
CW: Air to port B forces pistons outwards, compressing springs and turning pinion counterclockwise. Air exhausts from port B. On pressure loss, springs return pistons, turning pinion clockwise.
Double Acting Actuator
CCW: Air to Port A forces pistons outwards, turning pinion counterclockwise while air exhausts from Port B.
CW: Air to Port B forces pistons inwards, turning pinion clockwise while air exhausts from Port A.
Technical Specifications Table
| Model | Spring torque | Air torque | ||
|---|---|---|---|---|
| VSF14-200SR5 | 789 | 320 | 110 | 47 |
AST - Air start torque - Spring start torque
ART - Air run torque SRT - Spring run torque
AET - Air end torque SET - Spring end torque
ART - Air run torque SRT - Spring run torque
AET - Air end torque SET - Spring end torque
Additional Details
Warranty & Quality
- 1 year warranty
- 100% quality guarantee
- All items in new condition with OEM/original packaging
Packaging & Payment
- Custom packaging available
- MOQ: Customer design
- Payment methods: T/T, Western Union
- 30% deposit, 70% balance before shipment
